Análisis de tanques y cilindros

Qué obtienes

Un análisis completo del casco a partir del escaneo, sin salir del navegador.

Diámetro y radio

Radio, diámetro, circunferencia, área y centro de cada anillo, ajustados con miles de puntos de la pared.

Redondez

Perfil de desviación radial grado a grado, falta de redondez, RMS y cobertura del arco.

Verticalidad

Con varios anillos: eje del tanque, inclinación en grados y mm/m, dirección y desplome.

Vista de inspección 3D

Casco coloreado por desviación o por tolerancia, deformación exagerada, plomada y leyenda.

Informe PDF

Resumen, tablas por anillo, gráficos de radio, desviación y desplazamiento de centros.

Exportación CAD

DXF con anillos, centros y eje; puntos PNEZD / LandXML; CSV con una fila por anillo.

Antes de empezar

Tema	Detalle
Activación	La sección está desactivada por defecto. El administrador la activa en Project settings → Tanks & Cylinders: Desactivado, Solo administradores o Administradores y visitantes.
Dispositivo	El análisis se hace en escritorio. Los tanques ya analizados se pueden ver en el móvil, incluida la vista de inspección.
Nube de puntos	Tanque vertical con la pared visible en el escaneo. Cuanto más perímetro esté cubierto, más fiable es el resultado.
Dónde se guarda	Administradores: en el proyecto, en la capa activa. Visitantes: en su navegador si el proyecto lo permite; si no, solo durante la sesión.

Paso a paso

Abre el proyecto en el visor y despliega la sección Tanks & Cylinders de la barra lateral. El botón ? de la sección trae a esta guía.

1Semilla en la pared

Pick wall points: haz de 3 a 20 clics sobre la pared del tanque, repartidos alrededor. El primer punto fija la cota del anillo. La lupa con imán ayuda a colocar los puntos sobre la pared.

Enter o clic derecho: terminar.
Backspace: quitar el último punto. Esc: cancelar.
Use selected circle: usa como semilla un círculo ya dibujado en Drawing Layers.

El panel muestra el número de puntos, la cota y un diámetro aproximado.

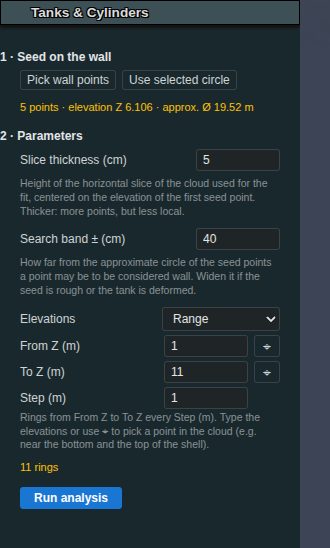

Panel Tanks & Cylinders con semilla, parámetros y cotas

2Parámetros y cotas

Slice thickness (5 cm por defecto): altura de la rebanada de nube que se usa en cada anillo. Más gruesa: más puntos, menos local.
Search band ± (10 cm por defecto): distancia máxima al círculo aproximado de la semilla. Auméntala (30–40 cm) si la semilla es aproximada o el tanque está deformado.
Elevations:
- Seed elevation: un anillo a la cota de la semilla.
- Range: desde / hasta / paso (mín. 0,05 m). El botón ⌖ toma la cota de un punto de la nube con un clic.
- List: cotas separadas por comas, para saltar boquillas, escaleras o rigidizadores.

Hasta 50 anillos por análisis. Con varios anillos se obtiene la verticalidad.

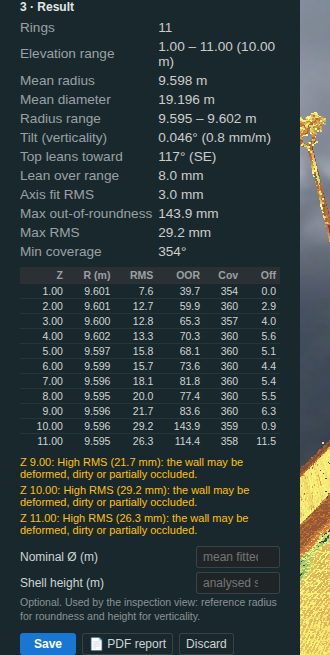

Resultados del análisis con resumen y tabla por anillo

3Ejecutar y revisar

Run analysis lee la nube anillo a anillo (se puede cancelar). La primera lectura tarda más porque descarga la nube; las siguientes son casi inmediatas.

El resultado aparece en el panel (resumen, tabla por anillo y avisos) y en la escena: los anillos y el eje del tanque en naranja.

Los anillos que no se pueden ajustar (por ejemplo, por encima del techo) se omiten con un aviso.

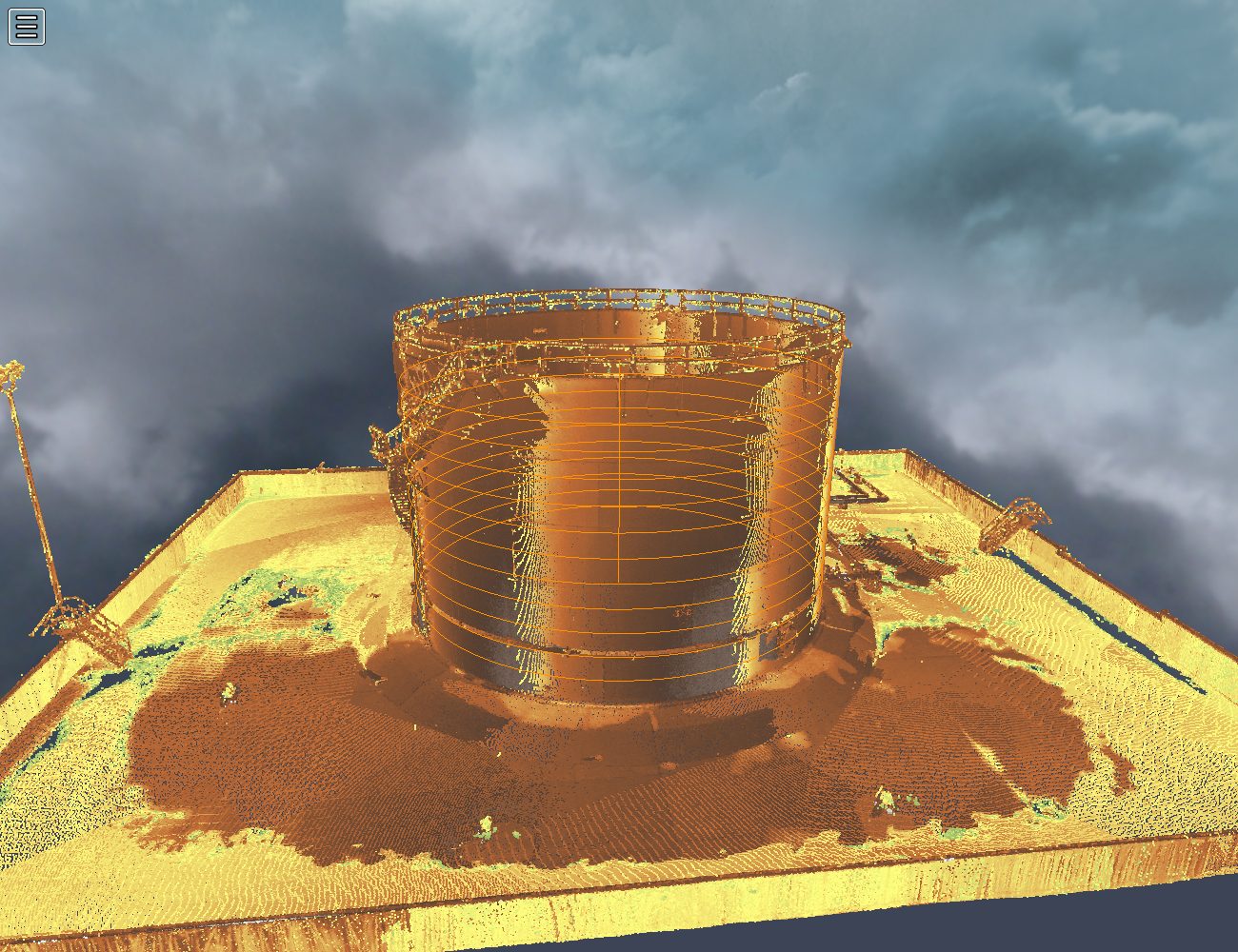

Once anillos ajustados y eje del tanque en la escena 3D — Tanque de ejemplo: 11 anillos entre 1 y 11 m, Ø ≈ 19,20 m.

4Guardar

Save añade el tanque a Drawing Layers (grupo Tanks). Los administradores lo guardan en el proyecto con el botón Save de Drawing Layers, como cualquier dibujo.

Datos opcionales del tanque: Nominal Ø (diámetro de diseño, referencia para la redondez) y Shell height (altura de la virola, para la verticalidad). Se pueden rellenar antes de guardar o después, en Propiedades.

↻ Re-run repite el análisis con la misma semilla y cotas, y reemplaza el tanque al guardar.

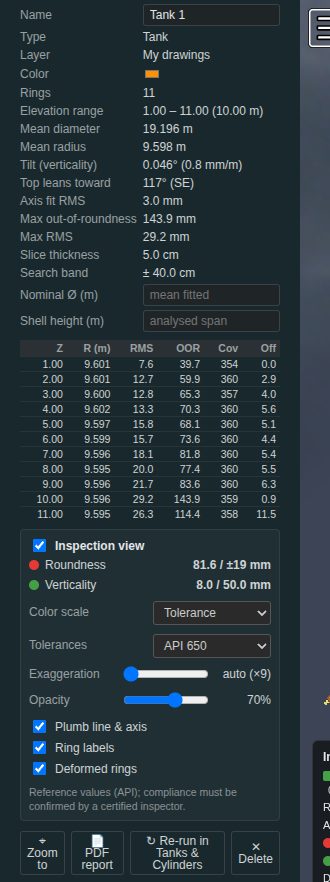

Propiedades del tanque con la vista de inspección

5Vista de inspección

Al guardar, el botón ◎ Inspection view del panel abre directamente las Propiedades del tanque con la vista activada. También se llega desde Drawing Layers: selecciona el tanque y activa Inspection view en Properties. El casco se colorea sobre la nube y aparecen la plomada, el eje, los anillos deformados y la leyenda. Detalles en la sección siguiente.

6Informe y exportación

📄 PDF report genera el informe del tanque. La exportación de Drawing Layers incluye los tanques en DXF, PNEZD, LandXML y un CSV de anillos.

Vista de inspección

Una representación del casco construida con los perfiles de los anillos: se ve al instante, también en móvil, sin volver a leer la nube.

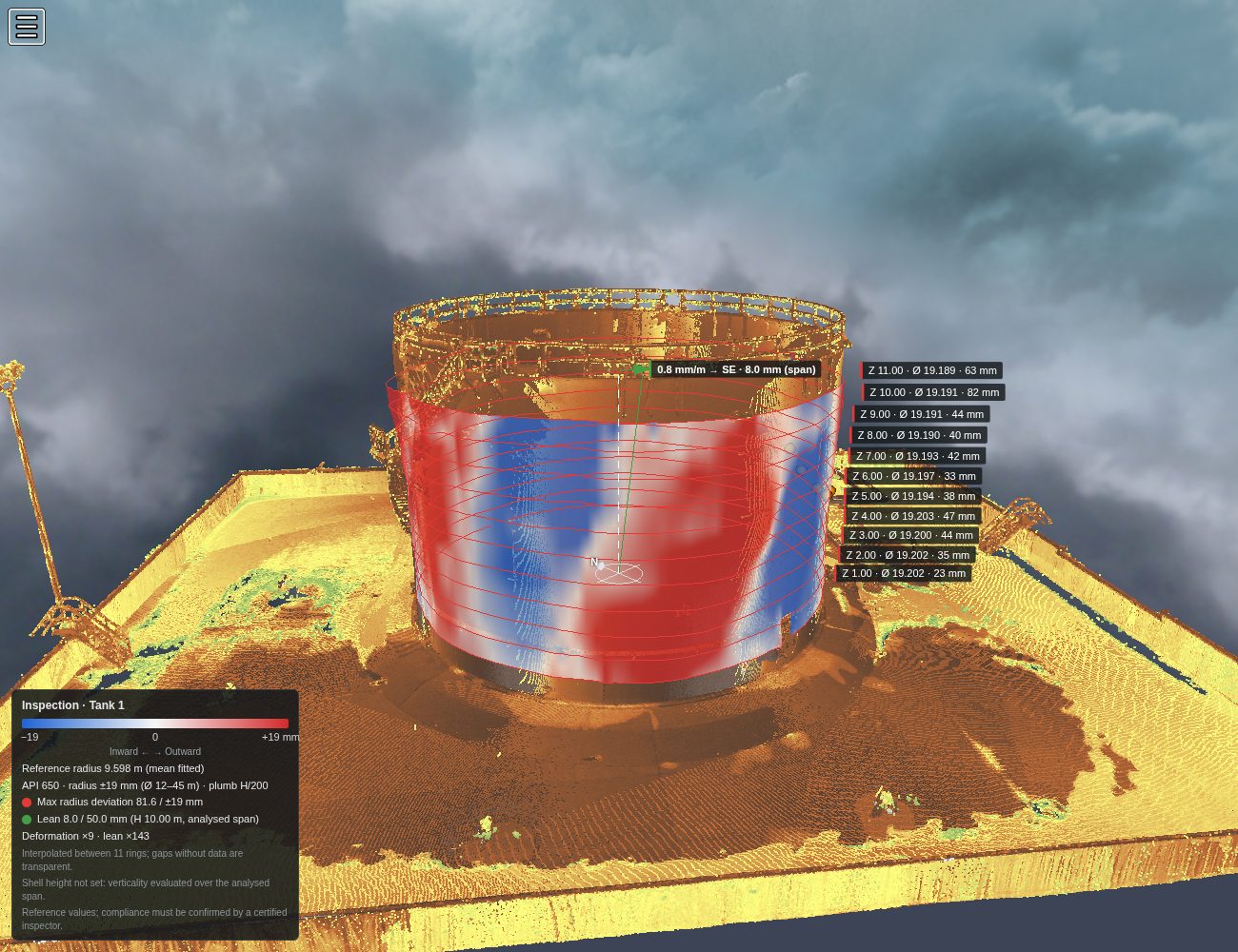

Escala de desviación — **Deviation**: azul hacia dentro, blanco en el radio de referencia, rojo hacia fuera.

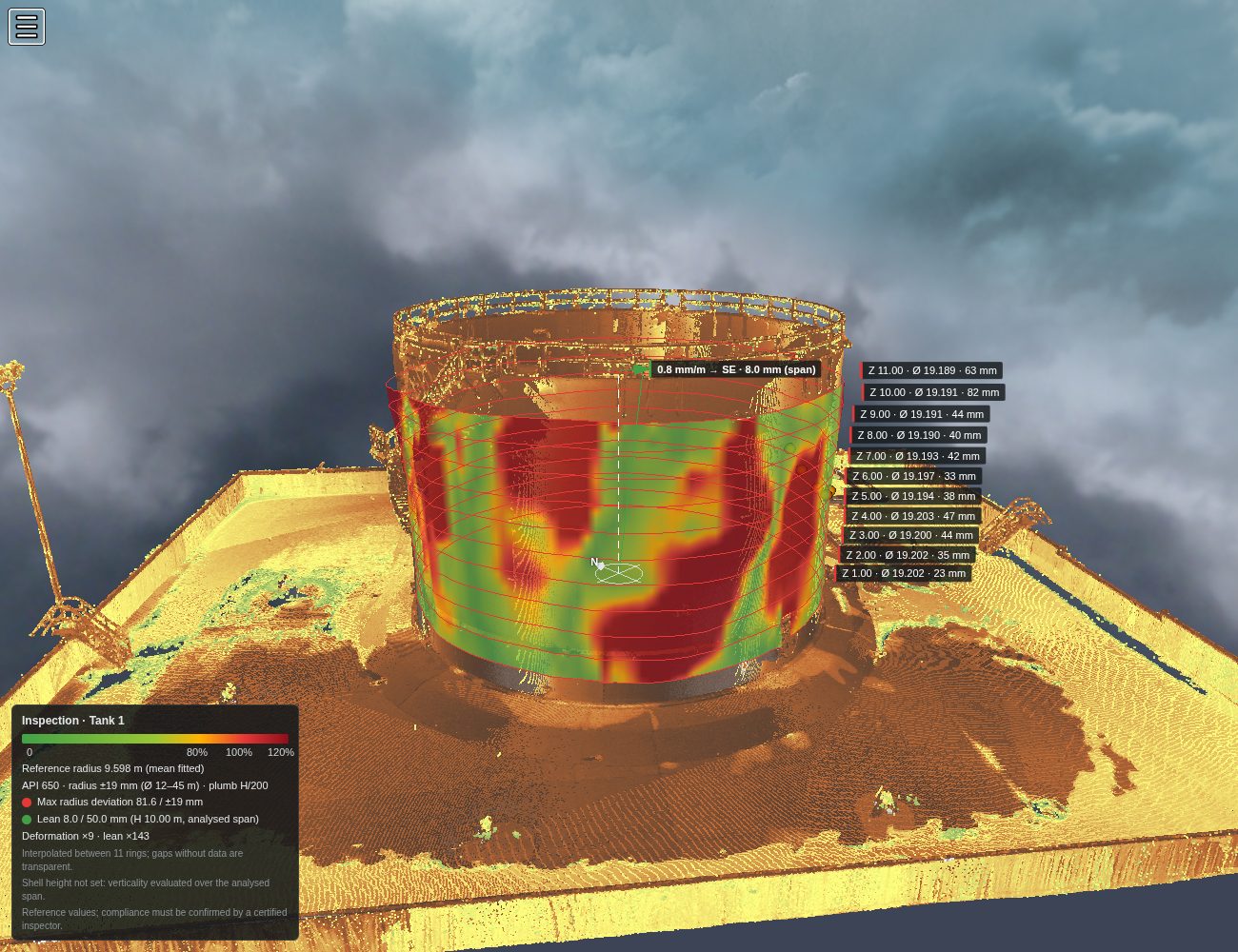

Escala de tolerancia — **Tolerance**: verde, ámbar y rojo según el porcentaje de la tolerancia.

Elemento	Qué muestra
Casco coloreado	Desviación radial respecto al radio de referencia (nominal o medio), interpolada entre anillos. Los tramos sin datos quedan transparentes.
Exageración	Automática o de ×1 a ×200: hace visibles deformaciones de milímetros en tanques de muchos metros.
Plomada y eje	Línea vertical desde la base (discontinua) y eje real exagerado, con flecha hacia donde se inclina y etiqueta `mm/m → dirección · desplome`.
Anillos	Forma real deformada de cada anillo y etiqueta `Z · Ø · desviación máx.` con el color del semáforo.
Leyenda	Escala, radio de referencia, perfil de tolerancias, comprobación de redondez y verticalidad, exageraciones y avisos.
Controles	Escala, tolerancias (API 650 / API 653), exageración, opacidad y capas visibles, en Propiedades.

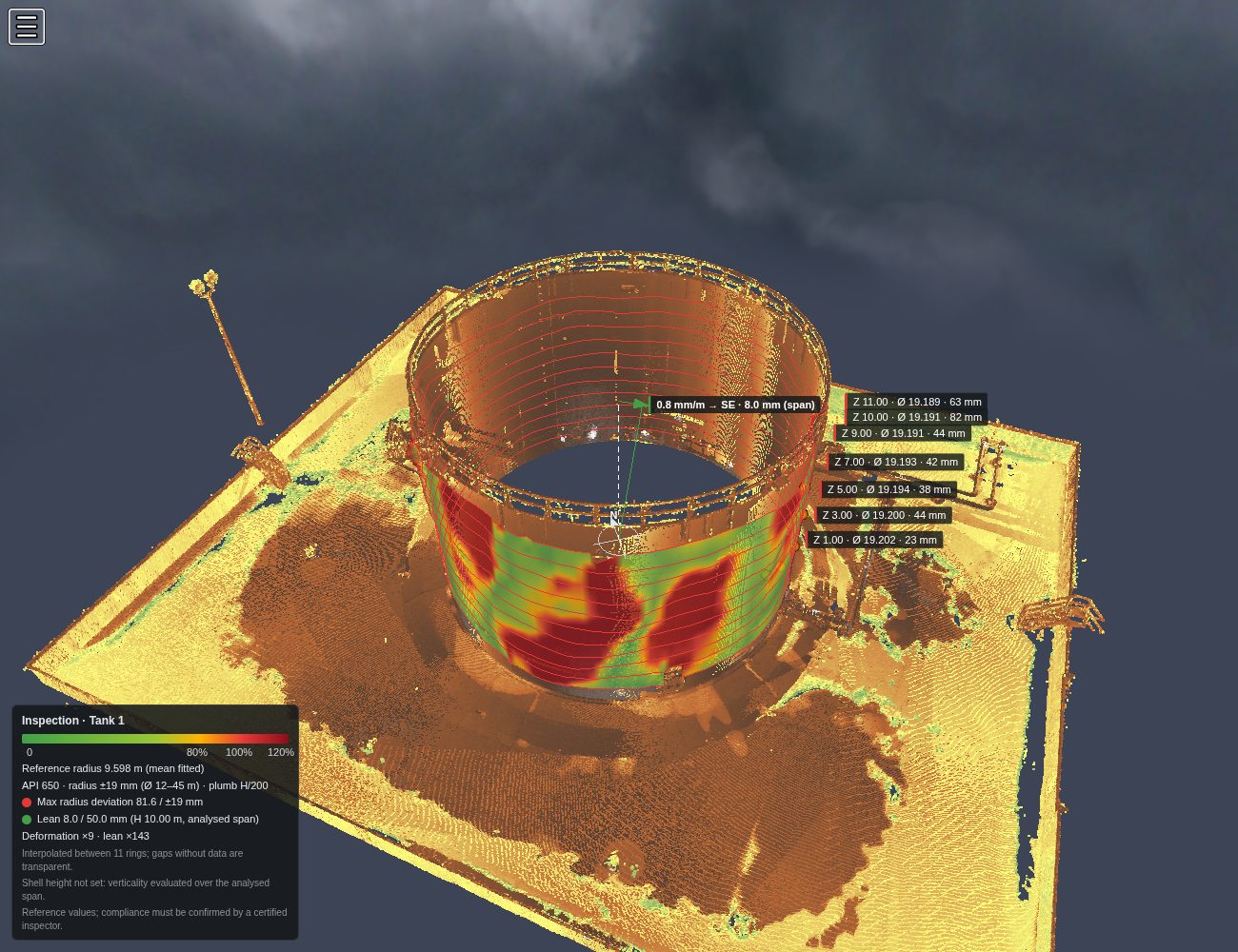

Vista superior del tanque en inspección — Vista cenital: plomada, eje, rosa de los vientos y anillos deformados.

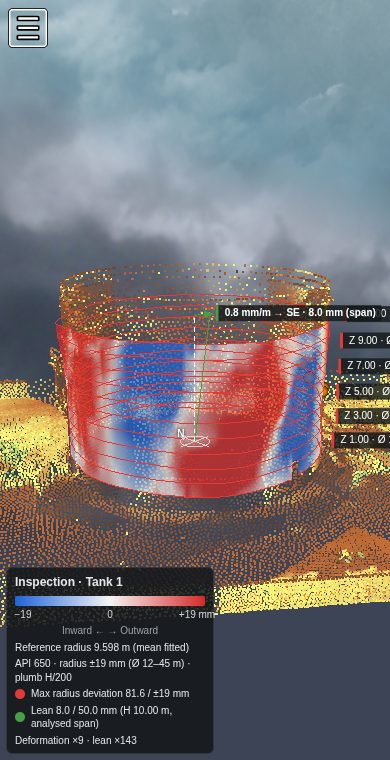

Vista de inspección en móvil — En móvil, con la leyenda compacta.

Hoy la vista de inspección la usan los administradores y los visitantes en sus propios tanques. Próximamente el administrador podrá mostrarla a todos los visitantes del proyecto.

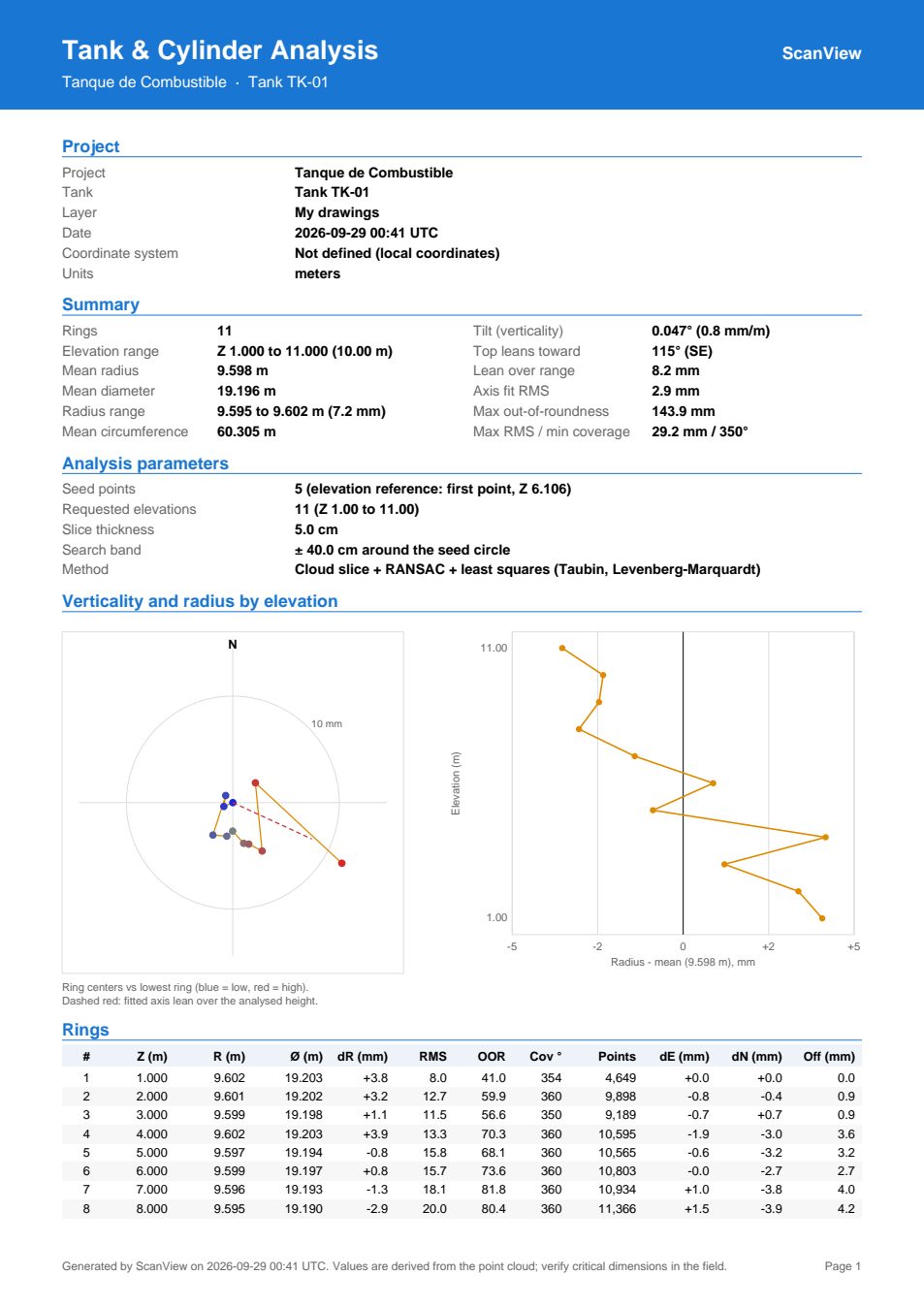

Informe PDF

Informe A4 vectorial generado en el servidor. Con varios anillos ocupa dos o más páginas.

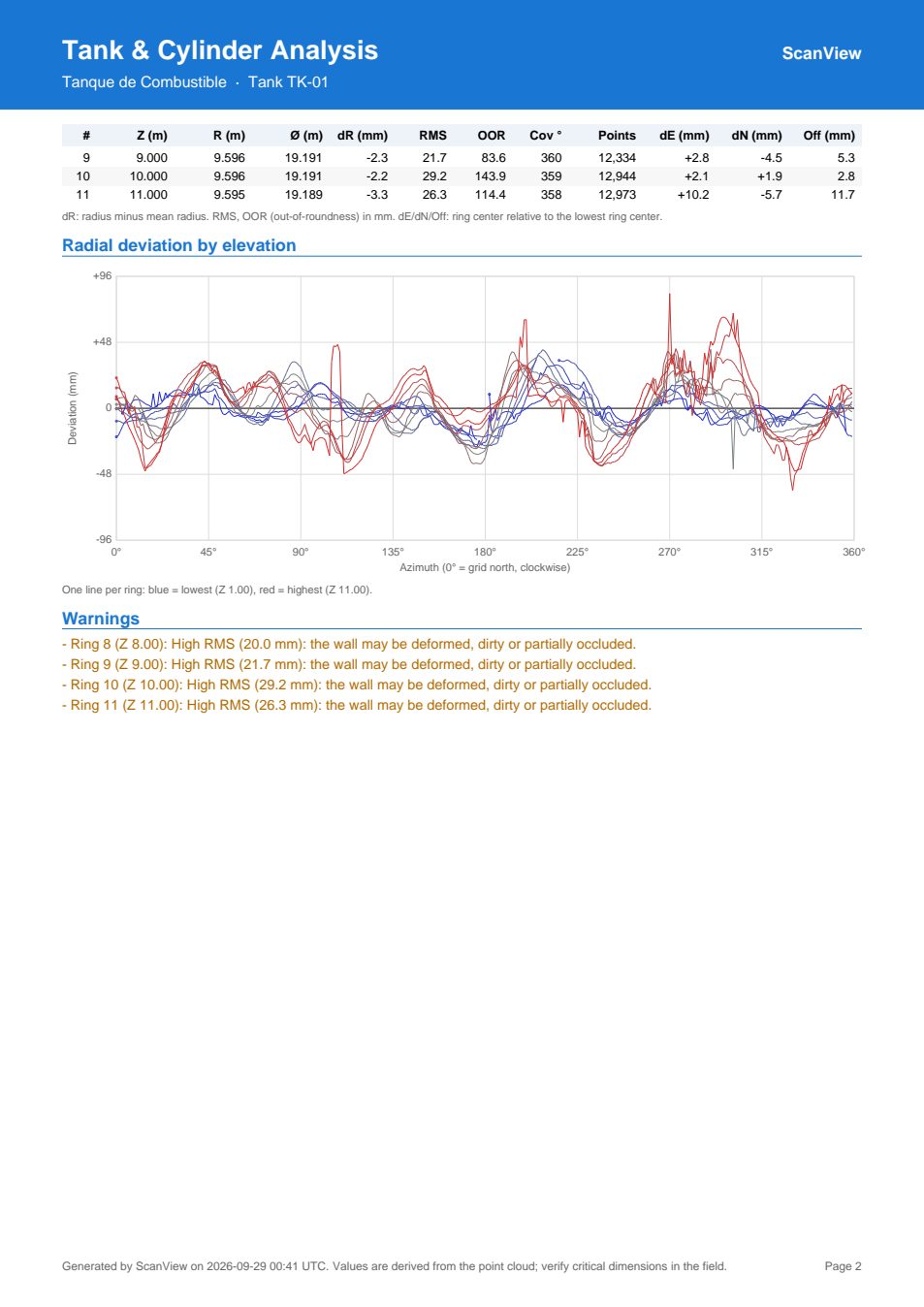

Informe PDF, página 2 — Tabla por anillo, perfiles de desviación y avisos.

Un anillo: resultados, parámetros, planta con la desviación exagerada y gráfico de desviación frente al azimut.
Varios anillos: resumen de verticalidad, planta de desplazamiento de centros, radio frente a cota, tabla por anillo y perfiles superpuestos.
Incluye el sistema de coordenadas del proyecto, Nominal Ø y Shell height si se declararon, y los avisos de calidad.

Exportación CAD

Elemento	DXF	PNEZD / LandXML
Anillo	`CIRCLE` a su cota (3D) o a Z = 0 (2D), capa `<CAPA>_TANK_*`	—
Centro	`POINT` en `<CAPA>_TANK_CEN_*`	Punto `CEN <nombre>` por anillo
Semilla	`POINT` en `<CAPA>_TANK_PTS_*`	—
Eje (varios anillos)	`LINE` en `<CAPA>_TANK_AXIS_*`	—
Tabla de anillos	CSV en el ZIP: cota, centro, radio, diámetro, RMS, falta de redondez, cobertura, puntos, desplazamientos y desviación respecto al radio de referencia.

Cómo se calcula

Círculo inicial a partir de los puntos de la semilla.
Lectura de una rebanada de la nube a la cota del anillo, solo dentro de la banda de búsqueda alrededor del círculo (respeta los recortes y clasificaciones ocultas).
RANSAC para descartar elementos adosados (escaleras, tuberías) y mínimos cuadrados (Taubin + Levenberg-Marquardt) con los puntos de la pared, equilibrados por azimut para que el lado más denso del escaneo no domine.
Refinado: si el círculo se desplaza, se vuelve a leer la rebanada centrada en el ajuste (hasta 3 pasadas).
Perfil: mediana de la desviación radial por grado de azimut (0° = norte de cuadrícula, sentido horario).
Eje (varios anillos): recta 3D ajustada a los centros; de ella salen la inclinación, su dirección y el desplome.

El ajuste se hace en el navegador, que es quien tiene la nube; el servidor valida los resultados y calcula las métricas derivadas, el informe y la exportación.

Indicadores

Indicador	Significado
RMS	Dispersión de los puntos de la pared respecto al círculo ajustado. Alto: pared deformada, sucia u ocluida.
Residuo máximo	Mayor distancia de un punto de la pared al círculo.
Falta de redondez (OOR)	Diferencia entre la mayor y la menor desviación del perfil del anillo.
Cobertura	Parte del perímetro con datos (360° = vuelta completa). Por debajo de 90° el radio es poco fiable.
Desviación de radio	Radio real en cada azimut menos el radio de referencia (Nominal Ø / 2 o radio medio).
Inclinación	Ángulo del eje con la vertical, en grados y en mm por metro.
Dirección	Azimut hacia el que se desplaza la parte superior (N, NE, E…).
Desplome	Desplazamiento horizontal de la coronación: inclinación × altura (Shell height, o el tramo analizado).
RMS del eje	Distancia de los centros de los anillos a una recta. Alto: virola curvada o anillos mal ajustados.

Tolerancias de referencia

La vista de inspección y sus comprobaciones usan estos valores. El semáforo es verde por debajo del 80 % de la tolerancia, ámbar entre el 80 y el 100 % y rojo por encima.

Criterio	API 650 (construcción)	API 653 (reconstrucción)
Verticalidad (desplome en la altura H)	H / 200	H / 100, máx. 127 mm
Radio, Ø < 12 m	± 13 mm	± 19 mm
Radio, 12 ≤ Ø < 45 m	± 19 mm	± 25 mm
Radio, 45 ≤ Ø < 75 m	± 25 mm	± 32 mm
Radio, Ø ≥ 75 m	± 32 mm	± 38 mm

Valores de referencia. No sustituyen una inspección certificada: el cumplimiento debe confirmarlo un inspector cualificado con la edición vigente de la norma. Las normas miden la redondez cerca del fondo; aquí se aplica a todos los anillos.

Consejos para buenos resultados

Reparte los puntos de la semilla alrededor del tanque, no todos en el mismo lado.
Si la semilla es aproximada, amplía la banda (30–40 cm); el análisis se recentra solo.
Evita cotas con escaleras, boquillas o anillos rigidizadores; usa List para elegir las cotas.
Para la verticalidad usa anillos repartidos en toda la altura (al menos 3); con 2 anillos el eje no tiene redundancia.
Rellena Nominal Ø y Shell height para comparar con el diseño y evaluar el desplome en coronación.
Revisa los avisos: cobertura baja, pocos puntos o RMS alto indican resultados poco fiables.

Limitaciones

Solo tanques y cilindros verticales.
Entre anillos, el color del casco es una interpolación: una abolladura entre dos cotas no aparece. Más anillos, más detalle.
El desplome con Shell height es una extrapolación del eje medido.
La precisión depende del escaneo: ruido, huecos y elementos adosados afectan al resultado.
La primera lectura de la nube depende de la conexión.
